Einführung:

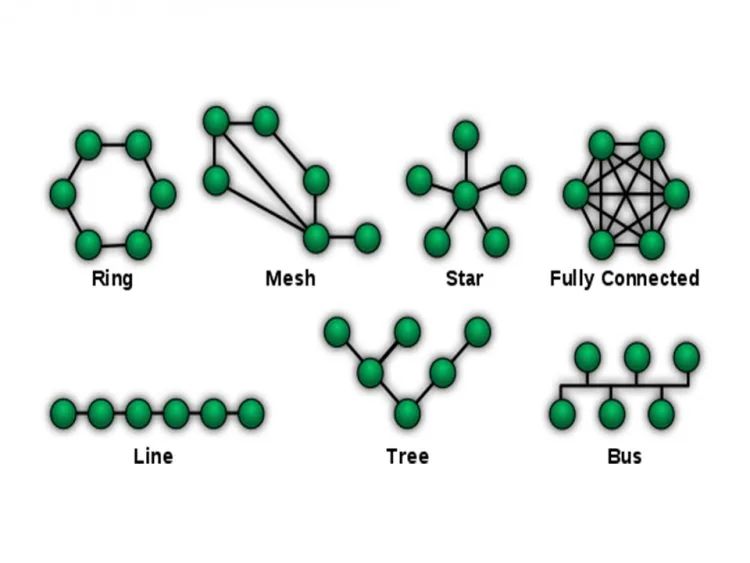

Der Begriff „Topologie“ bezeichnet die Verbindung zwischen Endpunkten oder Stationen, die mit einer Netzwerkverbindung verbunden sind, sowie die Anordnung des Systems auf einem Computer. In den verschiedenen Arten von Büros müssen Daten gemeinsam genutzt werden, daher sind die Geräte im Büro über ein Netzwerk miteinander verbunden. Die Art und Weise, wie diese Geräte verbunden sind, nennt man Netzwerktopologie. Es gibt mehrere Arten von Netzwerktopologien, darunter Ring-, Bus-, Maschen-, Stern- und Baumtopologie.
Was genau ist Netzwerktopologie?
Die Netzwerktopologie ist die Anordnung bzw. die Art und Weise, wie die Geräte miteinander verbunden sind und wie die Daten zwischen den Knoten übertragen werden. Sie kann auch als systematische Beschreibung eines Netzwerks definiert werden.
Welche Bedeutung hat die Netzwerktopologie?
Ziel der Topologie ist es, Menschen zu helfen, die wichtigen Dinge im Leben zu verstehen. Sie hilft uns auch, die verschiedenen Elemente im Netzwerk zu verstehen, auf welche Weise die Geräte verbunden sind, wo sie sich verbinden und wie sie Daten miteinander austauschen.
Was ist der Hintergrund der Netzwerktopologie?
Johann Benedict Listing prägte den Begriff Topologie im neunzehnten Jahrhundert, aber das Konzept eines topologischen Raums entstand erst in den ersten Jahrzehnten des zwanzigsten Jahrhunderts.
Wie viele verschiedene Arten von Topologien gibt es?
Es gibt verschiedene Arten von Topologien.
- Bustopologie
- Ringtopologie
- Sterntopologie
- Maschentopologie
- Baumtopologie
- Hybridtopologie

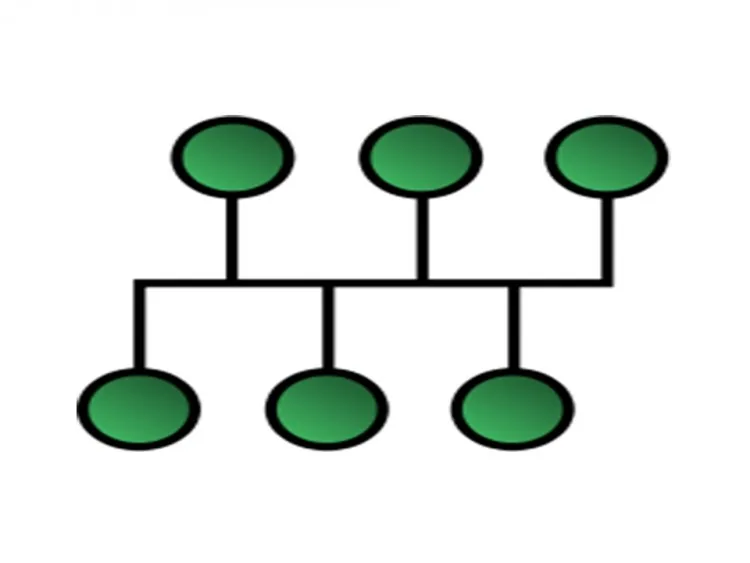

Bustopologie
Bei dieser Topologie ist jeder Computer in der Verbindung mit einem einzigen Kabel verbunden. Die Bustopologie hat zwei Endpunkte.[1]
Die Vorteile der Bustopologie:
- Im Vergleich zu anderen Netzwerktopologien ist die erforderliche Kabellänge am geringsten.
- Verwenden Sie sie für kleine Netzwerke.
- Sie ist leicht zu verstehen.
- Das Verbinden zweier Kabel ist eine einfache Möglichkeit zu erweitern.
Vor- und Nachteile der Bustopologie:
- Wenn ein Kabel bricht, fällt das gesamte Netzwerk aus.
- Wenn der Netzwerkverkehr hoch ist oder viele Geräte vorhanden sind, wird die Netzwerkleistung beeinträchtigt.
- Die Kette hat eine begrenzte Länge.

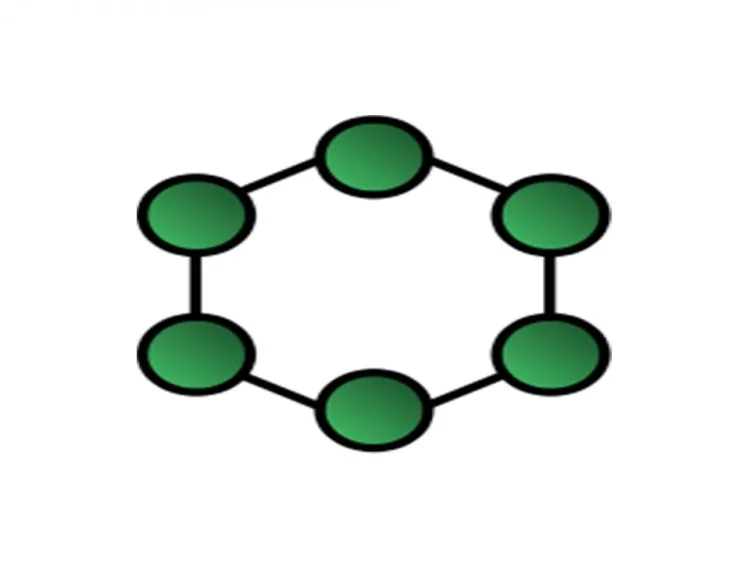

Ringtopologie
Bei dieser Topologie ist jeder Computer mit einem anderen Computer verbunden, wobei der letzte Computer mit dem ersten verbunden ist und so einen Ring bildet.[1]
Vorteile der Ringtopologie:
- Da einzelne Knoten mit Token Daten senden dürfen, haben zunehmender Verkehr oder zusätzliche Knoten keine Auswirkungen auf das übertragende Netzwerk.
- Das Anschließen und Erweitern ist kostengünstig.
Nachteile der Ringtopologie:
- Bei der Ringtopologie ist die Fehlersuche knifflig.
- Das Hinzufügen oder Entfernen von Computern stört die Netzwerkaktivität.
- Der Ausfall oder das Problem eines Computers stört das gesamte Netzwerk.

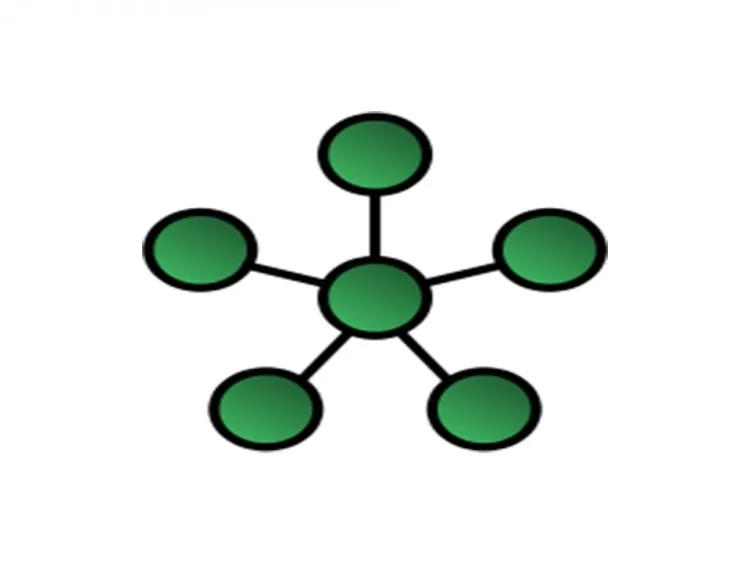

Sterntopologie
Bei dieser Topologie sind alle Computer mit einem einzigen Hub verbunden. Dieser Hub wird als Basis- oder zentraler Knoten bezeichnet, und alle neuen Knoten werden mit ihm verbunden.[1]
Vorteile der Sterntopologie:
- Sinnvoll nur bei einer kleinen Anzahl von Knoten und geringem Netzwerkverkehr.
- Der Hub lässt sich leicht aufrüsten.
- Die Fehlersuche ist einfach.
- Sie ist einfach einzurichten und zu ändern.
- Nur der ausfallende Knoten ist betroffen; die übrigen Knoten können normal weiterarbeiten.
Nachteile der Sterntopologie:
- Die Installationsgebühr ist exorbitant.
- Die Nutzung ist teuer.
- Da alle Knoten vom Hub abhängen, kommt das gesamte Netzwerk zum Stillstand, wenn dieser ausfällt.
- Der Hub bestimmt die Leistung, die von seiner Kapazität abhängt.

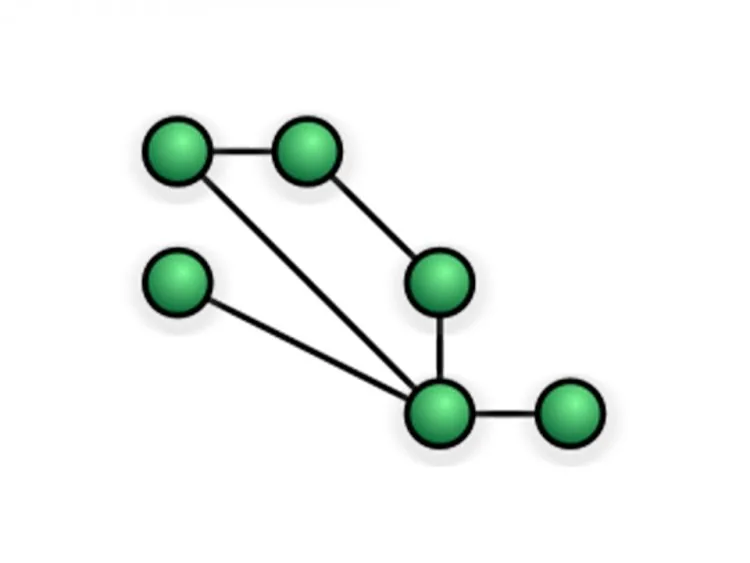

Maschentopologie
Jedes Gerät in dieser Architektur ist Punkt-zu-Punkt verbunden. Alle Geräte sind miteinander verbunden. Maschennetzwerke verbinden n Geräte über n (n-1)/2 physische Kanäle.[1]
Es gibt zwei Möglichkeiten, Daten über die Maschentopologie zu senden:
- Routing
- Flooding
Die Maschentopologie: Routing
Die Routing-Logik wird von den Knoten entsprechend den Netzwerkanforderungen eingesetzt. Beispielsweise kann Routing-Logik verwendet werden, um Daten über den kürzestmöglichen Pfad an ihr Ziel zu leiten. Oder es wird Routing-Logik eingesetzt, die defekte Verbindungen erkennt und bestimmte Knoten umgeht usw. Wir können sogar Routing-Logik einbauen, um defekte Knoten neu zu konfigurieren.
Geflutete Maschentopologie
Da Flooding dieselben Daten an alle eingerichteten Knoten sendet, ist keine Routing-Logik nötig. Das Netzwerk ist robust, und Datenverlust ist unwahrscheinlich.
Vorteile der Maschentopologie:
- Jede Verbindung kann ihre eigene Datenlast tragen.
- Sie ist schwierig.
- Der Fehler wird schnell erkannt.
- Schützt Ihre Privatsphäre und sorgt für Sicherheit.
Nachteile der Maschentopologie:
- Sie ist schwierig zu installieren und zu konfigurieren.
- Die Verkabelung ist teurer.
- Es wird eine große Menge an Verkabelung benötigt.

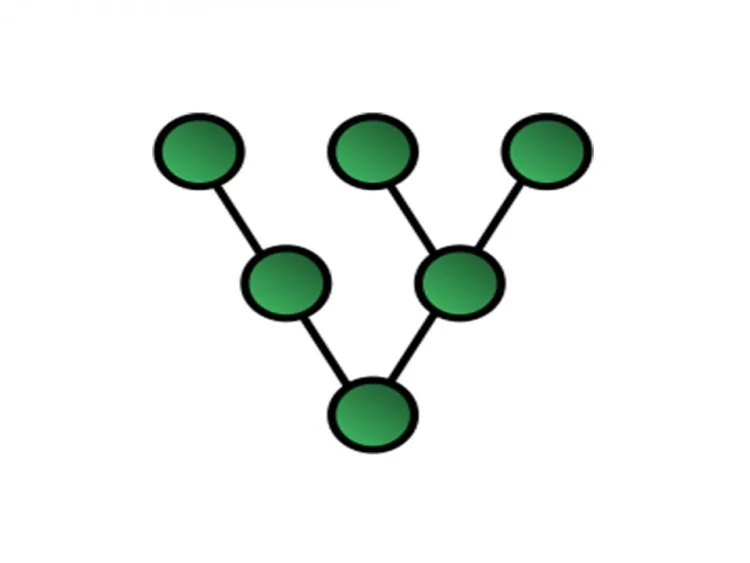

Baumtopologie
Bei dieser Topologie sind alle Geräte so verbunden, dass sie eine Hierarchie bilden. Sie wird auch als hierarchische Topologie bezeichnet. Die Hierarchie sollte mindestens drei Ebenen haben.[1]
Vorteile der Baumtopologie:
- Sowohl die Bus- als auch die Sterntopologie sind erweitert.
- Die Erweiterung um Knoten ist machbar und günstig.
- Einfach zu verwalten und zu warten.
- Fehlererkennung ist einfach.
Nachteile der Baumtopologie:
- Stark verkabelt
- Reparaturen werden schwierig, wenn zusätzliche Knoten hinzukommen.
- Wenn der zentrale Hub ausfällt, fällt das gesamte Netzwerk aus.

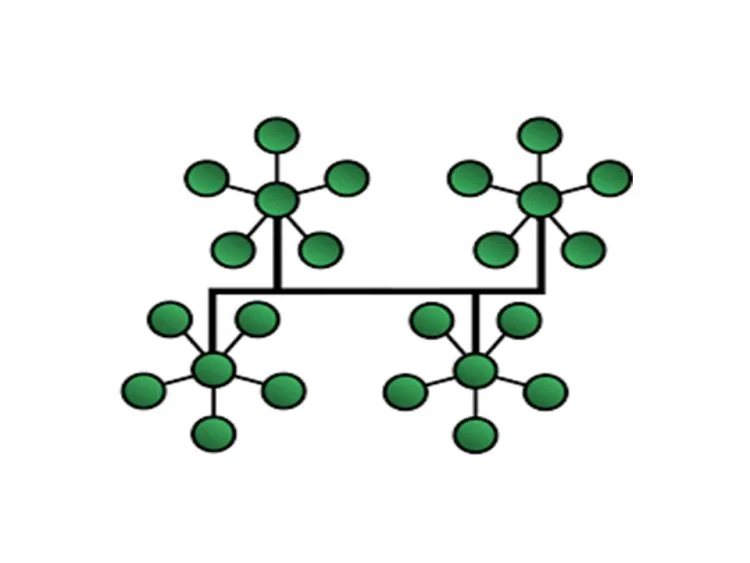

Hybridtopologie
Sie ist eine Mischung aus zwei oder mehr Topologien. Wird beispielsweise in einer Abteilung eines Büros die Sterntopologie und in einer anderen die Ringtopologie verwendet, ergibt die Verbindung beider Topologien eine Hybridtopologie (Ringtopologie und Sterntopologie).[1]
Vorteile der Hybridtopologie:
- Zuverlässig, da Fehler leicht zu erkennen und zu beheben sind.
- Zugänglich in dem Sinne, dass sich ihre Größe leicht erweitern lässt.
Nachteile der Hybridtopologie:
- Das Design ist komplex.
Fazit
Es gibt verschiedene Arten von Netzwerktopologien. Man kann die Topologie je nach Art der Verbindung und Arbeitsweise des Büros wählen. Jede Topologie hat ihre Vor- und Nachteile. Wenn der Server in der Topologie ausfällt, kommt es zum Ausfall.
- Types of Network Topology. Verfügbar unter: https://www.studytonight.com/computer-networks/network-topology-types.
